มอเตอร์เฟสเดียวสามารถทำงานบนไฟ 3 เฟสได้หรือไม่? เกิดอะไรขึ้นจริงและทำไม

คำตอบสั้น ๆ : มอเตอร์เฟสเดียวสามารถทำงานได้จากแหล่งจ่ายไฟสามเฟส แต่เฉพาะเมื่อมีการป้อนตัวนำเฟสเดียวบวกกับค่าความเป็นกลางที่แรงดันไฟฟ้าที่ประทับบนแผ่นป้าย ไม่สามารถใช้ทั้งสามเฟสพร้อมกันได้ ตัวนำที่สามนั้นไม่ได้ใช้งาน หากระบบไม่มีความเป็นกลาง หรือแรงดันไฟฟ้าที่มีอยู่ไม่ตรงกับป้ายชื่อ มอเตอร์จะไม่ยอมสตาร์ทหรือร้อนเกินไปและทำงานล้มเหลว

นั่นคือคำตอบในสองประโยค สิ่งต่อไปนี้จะอธิบายว่าทำไม แสดงให้เห็นว่าการจ่ายไฟสามเฟสทั่วไปแต่ละอย่างให้ผลอะไรบ้าง และครอบคลุมคำถามย้อนกลับที่คนส่วนใหญ่ถามจริงๆ: วิธีการใช้งานมอเตอร์สามเฟสเมื่อคุณมีไฟเฟสเดียวเท่านั้น

เหตุใดมอเตอร์เฟสเดียวจึงไม่สามารถใช้ทั้งสามเฟสได้

มอเตอร์เฟสเดียวมีขั้วจ่ายไฟสองขั้ว ภายในเฟรมนั้นมีขดลวดหลัก ซึ่งโดยปกติจะเป็นขดลวดเสริมหรือขดลวดสตาร์ท และตัวเก็บประจุหรือสวิตช์แรงเหวี่ยงที่จะปล่อยขดลวดเสริมออกมาเมื่อโรเตอร์ถึงความเร็ว รูปแบบการเริ่มต้นจะถือว่าแรงดันไฟฟ้าไซน์หนึ่งตัวที่ใช้กับจุดสองจุด

การจ่ายไฟสามเฟสประกอบด้วยตัวนำ 3 ตัวซึ่งมีแรงดันไฟฟ้าห่างกัน 120 องศาไฟฟ้า อุปกรณ์แบบสองเทอร์มินัลสามารถเชื่อมต่อจุดเหล่านั้นได้เพียงสองจุดเท่านั้น ไม่ว่าจะเป็นเฟสหนึ่งไปอีกเฟสหรือเฟสหนึ่งไปจนถึงเป็นกลาง ด้วยเหตุนี้ คำถามจริงจึงแคบกว่าคำถามพาดหัว:

• การจับคู่แรงดันไฟฟ้า: แรงดันไฟฟ้าเฟสเดียวที่มีอยู่เท่ากับค่าป้ายชื่อมอเตอร์หรือไม่?
• เส้นทางที่เป็นกลาง: ในระบบสี่สาย มีกระแสเป็นกลางที่มอเตอร์และมีขนาดเท่ากับกระแสมอเตอร์หรือไม่
• เริ่มต้นปัจจุบัน: สาขาสามารถจัดการกับกระแสที่รันอยู่สามถึงห้าครั้งที่ดึงออกมาเสี้ยววินาทีทุกครั้งที่สตาร์ทได้หรือไม่?

สิ่งที่แต่ละอุปทานสามเฟสส่งมอบได้จริง

"สามเฟส" ไม่ใช่แรงดันไฟฟ้าเดียว และนั่นคือจุดเริ่มต้นของข้อผิดพลาดส่วนใหญ่ ตารางด้านล่างแสดงรายการระบบที่คุณพบในอเมริกาเหนือ ยุโรป และตลาดส่งออก และสิ่งที่มอเตอร์เฟสเดียวเห็นในแต่ละระบบ

มอเตอร์ 230 V ทนไฟประมาณบวกหรือลบ 10 เปอร์เซ็นต์ ดังนั้นประมาณ 207 V ถึง 253 V ภายนอกย่านความถี่นั้น การกรอกลับหรือเปลี่ยนคือขั้นตอนต่อไป

ในกรณีที่ความเสียหายมักเกิดขึ้น

รูปแบบความล้มเหลวสามรูปแบบเป็นสาเหตุของการเรียกใช้บริการเกือบทั้งหมดในหัวข้อนี้

การเชื่อมต่อแบบ Line-to-Line ที่แรงดันไฟฟ้าไม่ถูกต้อง

มอเตอร์ 230 V ตกลงบนสองไลน์ของระบบ 400 V มองเห็น 400 V ความเค้นของฉนวนจะเพิ่มขึ้นทันที รันคาปาซิเตอร์มักจะเสียก่อน และการพันมักจะตามมาภายในไม่กี่นาที

ไม่มีสีที่เป็นกลางหรือมีขนาดเล็กเกินไป

ระบบเดลต้าแบบสามสายไม่มีความเป็นกลางเลย ดังนั้นจึงไม่มีเส้นทางแบบเฟสเดียวที่เครื่องจักร ในระบบสี่สาย บางครั้งสายกลางจะเป็นตัวนำควบคุมแบบบางซึ่งไม่เคยมีจุดประสงค์เพื่อจ่ายกระแสไฟฟ้าของมอเตอร์ ต้องมีขนาดเท่ากับวงจรย่อย ไม่ใช่ไฟนำร่อง

การขับมอเตอร์เฟสเดียวจาก VFD สามเฟส

ไดรฟ์มาตรฐานที่มีเอาต์พุตสามเฟสไม่สามารถใช้งานมอเตอร์สตาร์ทแบบคาปาซิเตอร์ได้ เอาท์พุตแบบพัลส์ทำงานกับตัวเก็บประจุและสวิตช์แรงเหวี่ยง และขดลวดเสริมไม่ได้อยู่ในตำแหน่งที่ยอมรับสนามหมุนแบบสังเคราะห์ มีไดรฟ์ที่มีเอาต์พุตเฟสเดียวโดยเฉพาะ แต่วงจรสตาร์ทจะต้องได้รับการปรับปรุงใหม่โดยซัพพลายเออร์มอเตอร์ที่เกี่ยวข้อง ไม่ใช่แบบด้นสดที่ไซต์งาน

คำถามย้อนกลับ: การใช้มอเตอร์สามเฟสโดยใช้พลังงานเฟสเดียว

คนส่วนใหญ่ที่ค้นหาหัวข้อนี้ประสบปัญหาตรงกันข้าม นั่นคือ มอเตอร์สามเฟสที่ไซต์งานซึ่งมีกำลังไฟเพียงเฟสเดียวเท่านั้น คำตอบสั้นๆ เหมือนกันในจิตวิญญาณ อย่าเชื่อมโยงโดยตรง

วางมอเตอร์สามเฟสบนเส้นเฟสเดียวและไม่มีสนามแม่เหล็กหมุน โรเตอร์หยุดนิ่ง มอเตอร์ส่งเสียงฮัม กระแสไต่ระดับไปยังระดับโรเตอร์ที่ล็อคอยู่ และการโอเวอร์โหลดสะดุดหรือขดลวดไหม้ ทุกวิธีที่ใช้งานได้ด้านล่างจะสร้างระยะที่สามที่หายไปโดยไม่ได้ตั้งใจ

ตัวเลขสองตัวจะตัดสินว่า Conversion คุ้มค่ากับปัญหาหรือไม่ ตารางกระแสไฟฟูลโหลดมาตรฐานวางมอเตอร์เฟสเดียว 230 V ที่ประมาณ 8 A สำหรับ 1 HP, 17 A สำหรับ 3 HP และ 28 A สำหรับ 5 HP โดยมีไฟกระชากเริ่มต้นสูงกว่าสามถึงห้าเท่า และเมื่อ VFD ถูกป้อนจากเฟสเดียว กระแสอินพุทจะเน้นไปที่อุปกรณ์จำนวนน้อยลง ดังนั้น ไดรฟ์จะต้องมีขนาดประมาณสองเท่าของกระแสมอเตอร์เพื่อรักษาเรกติไฟเออร์และบัส DC ให้อยู่ในพิกัดของมัน

เฟสเดียวหรือสามเฟส: สิ่งที่เปลี่ยนแปลงไปจริงๆ

เมื่อมีอุปกรณ์ทั้งสองอย่างให้เลือก การตัดสินใจจะลดลงเหลือเพียงห้าความแตกต่างที่วัดผลได้

• แรงบิดเริ่มต้น: มอเตอร์สามเฟสพัฒนาประมาณ 200 ถึง 300 เปอร์เซ็นต์ของแรงบิดเต็มโหลดเมื่อสตาร์ท มอเตอร์เฟสเดียวที่สตาร์ทด้วยคาปาซิเตอร์จะจัดการได้ประมาณ 150 ถึง 200 เปอร์เซ็นต์ และการออกแบบตัวเก็บประจุแบบแยกส่วนถาวรนั้นน้อยกว่ามาก
• กระแสไฟต่อแรงม้า: เครื่องจักรสามเฟสดึงกระแสไฟฟ้าประมาณครึ่งหนึ่งของมอเตอร์เฟสเดียวที่มีพิกัดเท่ากัน ดังนั้นสายเคเบิล คอนแทคเตอร์ และโอเวอร์โหลดจึงมีขนาดเล็กลงและราคาถูกกว่า
• ประสิทธิภาพและตัวประกอบกำลัง: ทั้งสองทำงานสูงกว่าในสามเฟส ซึ่งเป็นเหตุผลว่าทำไมโปรแกรมประสิทธิภาพระดับพรีเมียมจึงถูกเขียนล้อมรอบพวกเขา
• ขนาดเฟรม: สำหรับแรงม้าที่เท่ากัน มอเตอร์เฟสเดียวมักจะมีขนาดเฟรมใหญ่กว่าหนึ่งหรือสองขนาดและหนักกว่าอย่างเห็นได้ชัด
• เพดานในทางปฏิบัติ: สูงกว่าประมาณ 3 HP ตัวเลือกเฟสเดียวหยุดสมเหตุสมผลเนื่องจากการสตาร์ทกระแสและขนาดตัวนำ ครอบคลุมการเปรียบเทียบการก่อสร้างและประสิทธิภาพที่สมบูรณ์ยิ่งขึ้น รายละเอียดความแตกต่างของมอเตอร์เฟสเดียวและสามเฟสของเรา .

รายการตรวจสอบก่อนที่คุณจะวางสายอะไร

1. ถ่ายภาพป้ายชื่อ: แรงดันไฟฟ้า เฟส ความถี่ แรงม้า แอมป์เต็มโหลด และปัจจัยการบริการ
2. วัดการจ่ายไฟที่จุดเชื่อมต่อกับมิเตอร์ True-RMS ทั้งแบบเฟสต่อเฟสและเฟสต่อนิวทรัล ภายใต้ภาระงาน
3. ยืนยันว่ามีค่าความเป็นกลางอยู่และตรงกับพิกัดวงจรย่อย
4. ตรวจสอบว่าคอนแทคเตอร์และรีเลย์โอเวอร์โหลดเหมาะสมกับกระแสของมอเตอร์และรอบการทำงาน
5. ตรวจสอบตัวเก็บประจุและตรวจสอบว่าสวิตช์แรงเหวี่ยงเคลื่อนที่ได้อย่างอิสระ ก่อนที่จะนำมอเตอร์เก่ากลับมาใช้ใหม่
6. ยืนยันการหมุนก่อนที่จะเชื่อมต่ออุปกรณ์ขับเคลื่อน และจับคู่กล่องหุ้มกับฝุ่น การชะล้าง หรือสภาพกลางแจ้ง

จับคู่มอเตอร์กับแหล่งจ่ายที่คุณมี

หากการจ่ายไฟเป็นแบบเฟสเดียว 230 V และโหลดต่ำกว่าประมาณ 3 HP มอเตอร์สตาร์ทและรันคาปาซิเตอร์แบบปิดโดยสิ้นเชิงมักเป็นคำตอบที่ง่ายที่สุด และจะหลีกเลี่ยงอุปกรณ์แปลงไฟโดยสิ้นเชิง

มอเตอร์รันตัวเก็บประจุแบบปิดทั้งหมดแบบเฟสเดียว คุ้มค่าที่จะดูสำหรับโหลดเฟสเดียว 230 V ต่ำกว่าประมาณ 3 HP นำเสนอตัวเลือกการเริ่มต้นและการทำงานของตัวเก็บประจุแบบปิดโดยสิ้นเชิงเพื่อหลีกเลี่ยงอุปกรณ์แปลง ดูผลิตภัณฑ์ →

ในกรณีที่มีไฟฟ้าสามเฟสในอาคารอยู่แล้ว เครื่องจักรสามเฟสประสิทธิภาพสูงระดับพรีเมียมในเฟรม 48 หรือ 56 จะทำงานเดียวกันโดยมีกระแสไฟต่ำ แรงบิดสตาร์ทดีขึ้น และอายุการใช้งานยาวนานขึ้น

มอเตอร์ประสิทธิภาพสูงแบบเศษส่วนแรงม้าสามเฟส น่าดูเมื่อมีไฟสามเฟส มอเตอร์ประสิทธิภาพระดับพรีเมียม 48–56 เฟรมนี้เหมาะกับงานอุตสาหกรรมเบาที่มีกระแสไฟต่ำกว่าและอายุการใช้งานยาวนานกว่า ดูผลิตภัณฑ์ →

หากอุปกรณ์ขับเคลื่อนต้องการความเร็วที่แปรผันได้ แต่มีไฟเฟสเดียวเท่านั้น มอเตอร์ EC จะก้าวข้ามปัญหาการแปลงทั้งหมด เนื่องจากอุปกรณ์อิเล็กทรอนิกส์จัดการการสลับสับเปลี่ยน และตัวมอเตอร์เองไม่มีตัวเก็บประจุสตาร์ทหรือสวิตช์แรงเหวี่ยงเพื่อต่อสู้กับไดรฟ์

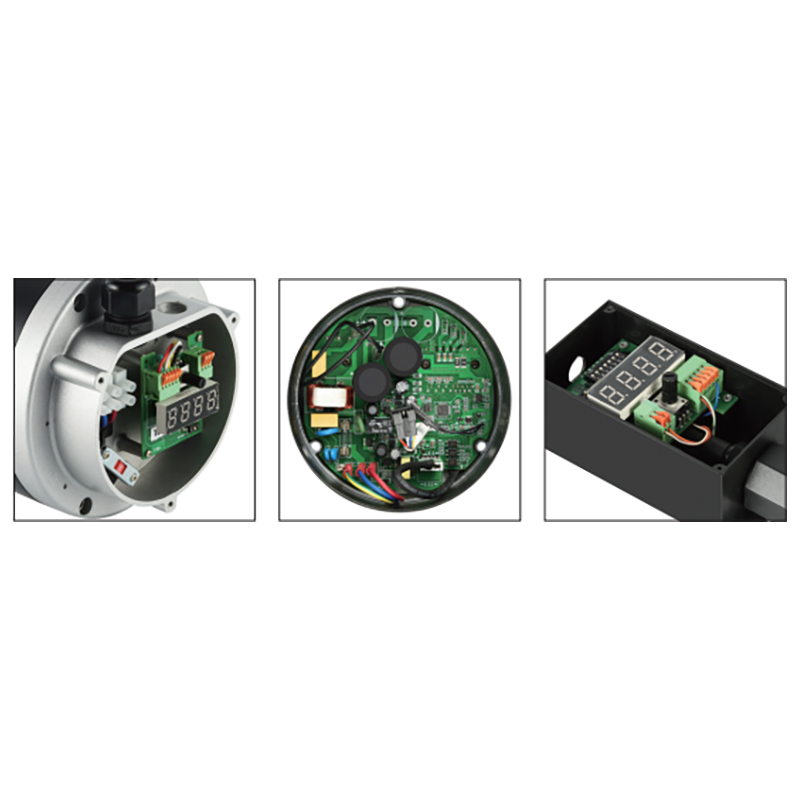

มอเตอร์ EC เฟรม NEMA สำหรับอุปกรณ์ความเร็วตัวแปรเฟสเดียว มอเตอร์ EC เฟรม NEMA 48 นี้คุ้มค่าที่จะดูอุปกรณ์ความเร็วแปรผันที่ใช้กำลังไฟเฟสเดียว หลีกเลี่ยงตัวเก็บประจุสตาร์ทและสวิตช์แรงเหวี่ยงขณะจัดการสับเปลี่ยนทางอิเล็กทรอนิกส์ ดูผลิตภัณฑ์ →

ขนาดเฟรม ประเภทตู้ และระดับประสิทธิภาพต้องเรียงกันเป็นชุด ซึ่งจะง่ายกว่าเมื่อซัพพลายเออร์รายหนึ่งครอบคลุมทั้งตระกูลเฟสเดียวและสามเฟส เวย์ลีด สร้างการออกแบบ NEMA และ IEC ตั้งแต่ 48 ถึง 250 เฟรม ในรูปแบบการป้องกันหยดน้ำ ปิดสนิท และโครงสร้าง TENV เพื่อให้สามารถจับคู่โหลดเดียวกันกับแหล่งจ่ายใดๆ ก็ตามที่ไซต์มีจริง

คำถามที่พบบ่อย

มอเตอร์เฟสเดียวสามารถทำงานบนแหล่งจ่ายไฟสามเฟสสองบรรทัดได้หรือไม่?

ใช่ โดยที่แรงดันไฟฟ้าระหว่างบรรทัดเท่ากับพิกัดของแผ่นป้าย มอเตอร์ 240 V บนระบบเดลต้า 240 V เป็นการติดตั้งตามปกติ ยังคงเป็นไฟเฟสเดียว และสายที่ 3 ยังไม่ได้ใช้งาน

จะเกิดอะไรขึ้นถ้าฉันเชื่อมต่อมอเตอร์เฟสเดียว 230 V เข้ากับแหล่งจ่ายไฟ 400 V

ขดลวดมองเห็นแรงดันไฟฟ้าเกินประมาณ 74 เปอร์เซ็นต์ กระแสแม่เหล็กไต่ขึ้นอย่างสูงชัน ตัวเก็บประจุมีความเครียดมากเกินไป และขดลวดมีความร้อนสูงเกินไปภายในไม่กี่นาที ผลลัพธ์ที่ได้มักจะเกิดจากการพันของขดลวดที่ถูกไฟไหม้และตัวเก็บประจุที่โป่ง

VFD สามารถใช้งานมอเตอร์เฟสเดียวจากแหล่งจ่ายไฟสามเฟสได้หรือไม่?

ไดรฟ์เอาท์พุตสามเฟสมาตรฐานไม่สามารถทำได้ มีเอาท์พุตไดรฟ์แบบเฟสเดียว แต่ต้องมีการปรับปรุงตัวเก็บประจุสตาร์ทและสวิตช์แรงเหวี่ยง และมอเตอร์จะต้องทนต่อรูปคลื่นของอินเวอร์เตอร์ สำหรับการติดตั้งเพิ่มเติมส่วนใหญ่ การเปลี่ยนมอเตอร์จะมีราคาถูกกว่าการปรับเปลี่ยน

มอเตอร์เฟสเดียวสามารถมีขนาดใหญ่ได้แค่ไหนก่อนสามเฟสเป็นตัวเลือกที่ดีกว่า?

มอเตอร์เฟสเดียวที่สตาร์ทด้วยคาปาซิเตอร์มีให้เลือกใช้งานได้สูงสุดถึงประมาณ 3 HP และบางครั้งก็มี 5 HP ที่ 230 V กระแสไฟฟ้าเต็มโหลดที่ขนาดดังกล่าวคือ 17 A และ 28 A ตามลำดับ บวกกับกระแสไฟกระชากเริ่มต้นที่สูงกว่าสามถึงห้าเท่า มักจะทำให้มอเตอร์สามเฟสเป็นตัวเลือกในทางปฏิบัติที่สูงกว่า 2 ถึง 3 HP

กฎง่ายๆ นี้: จับคู่มอเตอร์กับแหล่งจ่ายไฟที่คุณมี แทนที่จะบังคับมอเตอร์เข้ากับแหล่งจ่ายไฟที่ไม่เคยออกแบบมาให้ อ่านแผ่นป้าย วัดเฟสแรงดันไฟฟ้าเป็นศูนย์และเฟสต่อเฟส ยืนยันความเป็นกลาง และตรวจสอบกระแสเริ่มต้นเทียบกับการป้องกันแบรนช์ เมื่อการตรวจสอบทั้งสี่ข้อใดข้อหนึ่งล้มเหลว คำตอบคือมอเตอร์อื่น ไม่ใช่การเชื่อมต่อที่แตกต่างกัน
